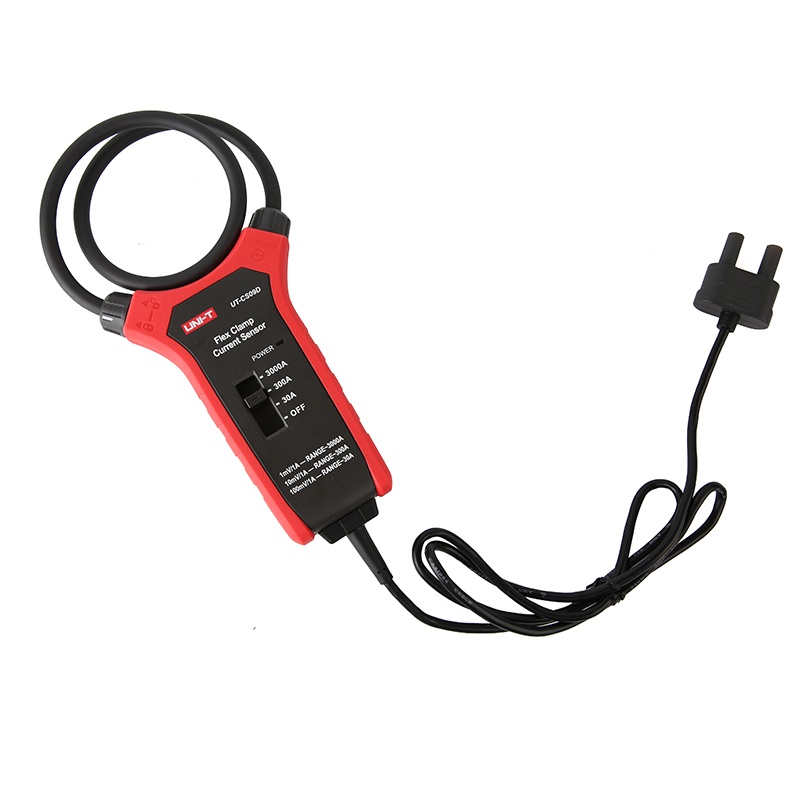

El UT-CS09D es un colector de corriente de abrazadera de bobina Rogowski de 3000 A CA estable, seguro y confiable. Toda la máquina adopta la bobina Rogowski y el diseño de doble circuito integral y el control de un solo chip como diseño auxiliar; el diseño la convierte en una colección de corriente de instrumentos de electricista profesional con un rendimiento superior.
Ampliamente utilizado en: mantenimiento y revisión de energía eléctrica y equipos eléctricos.
| Función | Distancia | Resolución | Respuesta frecuente | Precisión ± (un% de lectura + b número de palabras) |
| Corriente alterna | 30A | 0,1 A | 45Hz∽500Hz (onda sinusoidal) | ± (3% + 5) |
| Â | 300A | 1A | ||
| Â | 3000A | 10 A | ||
| 30A | 1A = 100mV (CA), 1.5A comienza a evaluarse, rango completo CA: 0.15V ~~ 3.00V, | |||
| 300A | 1A = 10mV (AC), 10A comienza a evaluarse, rango completo AC: 0.10V ~~ 3.00V, | |||
| 3000A | 1A = 1mV (CA), la evaluación comienza en 100A, el rango completo de CA: 0.10V ~~ 3.00V, | |||
| Identificación automática | Marcha y rango de función de identificación automática (solo para uso UT206B / UT208B) | |||
| Tipo de cabezal de abrazadera | Cabezal de sujeción flexible con esquema de fijación de bloqueo en las mordazas. | |||
| Tamaño de la cabeza de la abrazadera | El diámetro de la bobina es de 0,3 "pulgadas (0,75 cm), la parte de doblado tiene 18" pulgadas (45,7 cm) de largo y el radio es de aproximadamente 3,1 "pulgadas (8 cm). | |||
| Temperatura de funcionamiento | Temperatura: 0 ~ 50° C (32 ~ 122° F) | |||
| Humedad de trabajo | Humedad: alcanza el valor máximo del 80% a 35° C y disminuye linealmente al 60% a 45° C | |||
| Coeficiente de temperatura | 0,2 x precisión específica / ° C, <18 °,> 28 ° C; Nota: Consulte FLIR CM55, el error de salida del cabezal de sujeción de la bobina a 50 ° C es del 1%. | |||
| Temperatura / humedad de almacenamiento | A -20 ~ 60 ° C (-4 ~ 140 ° F), sin batería; por debajo del 80% de humedad relativa. | |||
| Prueba de caída | Altura de caída 1M | |||
| Nivel de seguridad | CAT IV 600V) | |||
| Batería de energía | 3 × 1,5 V AAA | |||
| Pantalla de bajo voltaje | Aproximadamente 3.3V, la luz LED de ENCENDIDO parpadea una vez por segundo | |||
